Der Playmobil RC-Gleiter

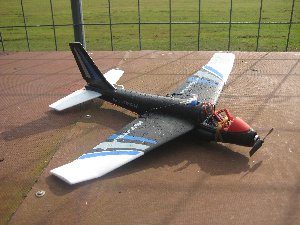

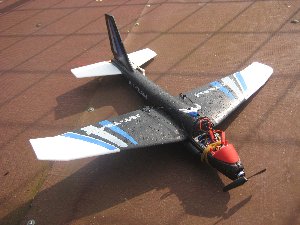

Modell nach dem ersten Flug, 03.10.2011

... zum Film dazu ...

Hallo Leute, hier geht es darum, eine Playmobil-Wurfgleiter, also ein kinderspielzeug, zu RC-fizieren.
Der flieger ist für den Dauereinsatz bei Kindern gedacht undgemach uns sollte doch auch ein paar Flüge aus den Händen von erwachsenen Kindern überleben...

Zunächst wie üblich die technischen Daten meines Originals:
                        Spannweite:            500 mm
                        Länge:                     480 mm
                        Gewicht "leer":        89 g Playmobil Original

So sieht der Packungsinhalt aus ... für 14,95 € UVP.

Original Gewichte des Wurfgleiters
Rumpf             23  g
Fläche            20  g
Leitwerk         4   g
Cockpit          18  g
Männchen      18 g
Halter am Heck   6  g
______________
Summe          89 g

Mein erster Plan war dieser:

RC-Einbauten / maximal / minimal [Angaben in g]
Empfänger            10                7
Servo Höhe            6                 4
Servo Seite            6                 4
Servo Quer            12               8
Regler                    10               6
Akku                       21              19
Motor                     20                8
Propeller               15                12
Motorspant           10                 3
__________________________
Summe               110              71
__________________________
Gesamtgewicht 199              160
Relativ Gewicht            224%            180%

Oje, das wäre wohl nie geflogen, also sieht es jetzt so aus:

RC-Einbauten [Angaben in g]
Empfänger            6
Servo Höhe            6
Servo Seite            entfällt
Servo Quer            5
Regler                    7
Akku                       21
Motor                     7
Propeller               1
Motorspant           2
Anlenkungen +
Versteifungen:       2
Kabel                      2
______________________
Summe                  59

Rumpf                    23
Fläche                   20
Leitwerk                4
Cockpit                 5
Männchen             5    (kann weggelassen werden)
Halter am Heck   entfällt
______________________
Modellgewicht      57
______________________
Gesamtgewicht    116
Relativ Gewicht            130%

Technische Daten des RC- Modelle:
          Spannweite:            500 mm
          Länge:                     480 mm
          Gewicht "flugbereit":      116 g
          Antrieb:                    Brushless Außenläufer, 2S
                                           HK-AP03-4000 - HobbyKing AP03 4000kv Brushless
          Propeller:                GWS-prop-DD-3020 - GWS EP Propeller (DD-3020 82x50mm) oder
                                           GWS-prop-DD-3030 - GWS EP Propeller (DD-3020 82x82mm)
                                                      kommt  etwas besser gibt es aber bishe nur in GB
          Steuerung:              Höhenruder, Querruder sowie
                                           Motorregler (TR-6A - TURNIGY Plush 6A /.8bec/6g Speed Control)
                                           alle Soervos: HXT500
          Akku:                       2S, 350 mAh, 20 g (z.B. Z350-2S-20 - ZIPPY Flightmax 350mAh 2S 20C )

Und hier der Link zu anderen, die sich dies zum Projekt gemacht haben .... Forum zum Wurfgleiter

Erste Flugversuche ohne RC-Komponenten

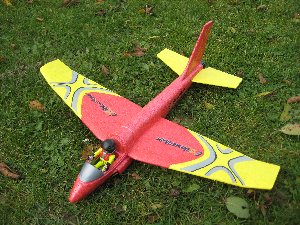

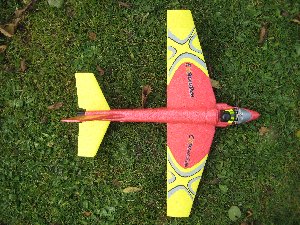

So sieht es Playmobil vor:

Wurfgleiter

4214 Wurfgleiter Extrem (rot) und
4215 Wurfgleiter Extrem (schwarz)

Hier geht es zu einem Film...
