Im Frühjahr/Sommer
2002 konstruierte Ludger M. dann den Hobbit noch zweimal um bis er seinen
Vorstellungen von Speed und Aktion entsprach.
Das Ergebnis war dann bei weitem kein Anfänger-Baukasten, geschweige
denn ein Anfänger-Modell mehr.
Nach dem ich Ludger die Fleißarbeit des Optimierens gelassen hatte,
nahm ich ganz frech seine letzten Maße ab und baute (mit seiner Erlaubnis)
meinen eingenen Hobbit, oder nennen wir ihn mal Sumpfgleiter,
denn es ist ja kein Hobbit mehr.
Eine ausführlichen Bericht findet Ihr in der "Schiffsmodell" Ausgabe 04 / 2004.
Hier liegen die Baupläne
als pdf zum Download: Sumpfgleiter.zip ! (Download
bitte nur von dieser Seite!)
Zur Info: Einige wesentliche Abmaße, die Ihr benötigt, um die Zeichungen
für den Zushnitt zu skalieren:
- Länge des Längststringers:
375 mm
- Abwicklung
der Außenbordwand: 385 mm und
- maximale Bootsbreite, ohne die
seitlichen Abweiser am Heck: 165 mm.
Eine Anleitung zum Bau gibt es hier. Einen Bericht (pdf) zum Modell schicke ich jedem Interessierten. Anregungen bitte per Mail an mich.
Ein Bau-Video kann man hier einsehen (Dies Video wurde nicht von mir eingestellt, es ist aber exakt dieser Bauplan).
Wenn Ihr auch einen Sumpfgleiter gebaut habt, schickt mir Eure Bilder: ich stelle Sie hier zusammen: Nachbauten!
Technische Daten:
Antrieb über einen Speed 400 mit Günni-Luftschraube als Druck-Antrieb
(alles andere ist einfach nicht so gut für dies Leistungsklasse),
L ü. A..: ca. 460
mm; L Rumpf: 390 mm; Rumpfbreite.: 165 mm; Gewicht: ca. 450 g
Gemessene Gleitgeschwindigkeit: maximal 19,8 km/h
Alternativer Antrieb Nr.
1:
Motor: Brushless Innenläufer Himax 2815-3000
Regler: 30A Brushlessregler
Akku: 3S / 1000 -1600 mAh 25C
Alternativer Antrieb Nr.
2 (PULSAR P10-1450 Combo):
Motor: Brushless-Motor PULSAR 10
Regler: PULSAR ESC 20
Akku: 2-3S / 1000 -1600 mAh 25C
Der Aufbau erfolgte wieder in Balsabauweise.
Später wurde der ganze Rumpf mit einer 25 Ggramm Glasfasermatte sowie Epoxy überzogen und ein mal gelackt.
Schließlich galt es noch die Ruder zu bauen und die Anlenkung zu justieren ...
So sieht das ganze dann fertig aus:
Und so irre fährt der Sumpfgleiter auf den Wellen eines großen schwedischens Sees:
Ludgers Sumpfgleiter 2 und mein Sumpfgleiter 1.

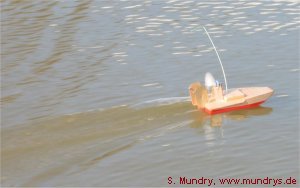

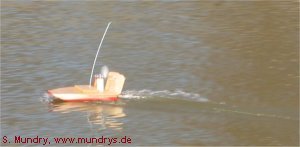

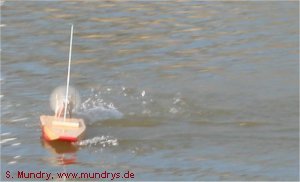

Bilder vom Wasser, die für sich selber sprechen:
